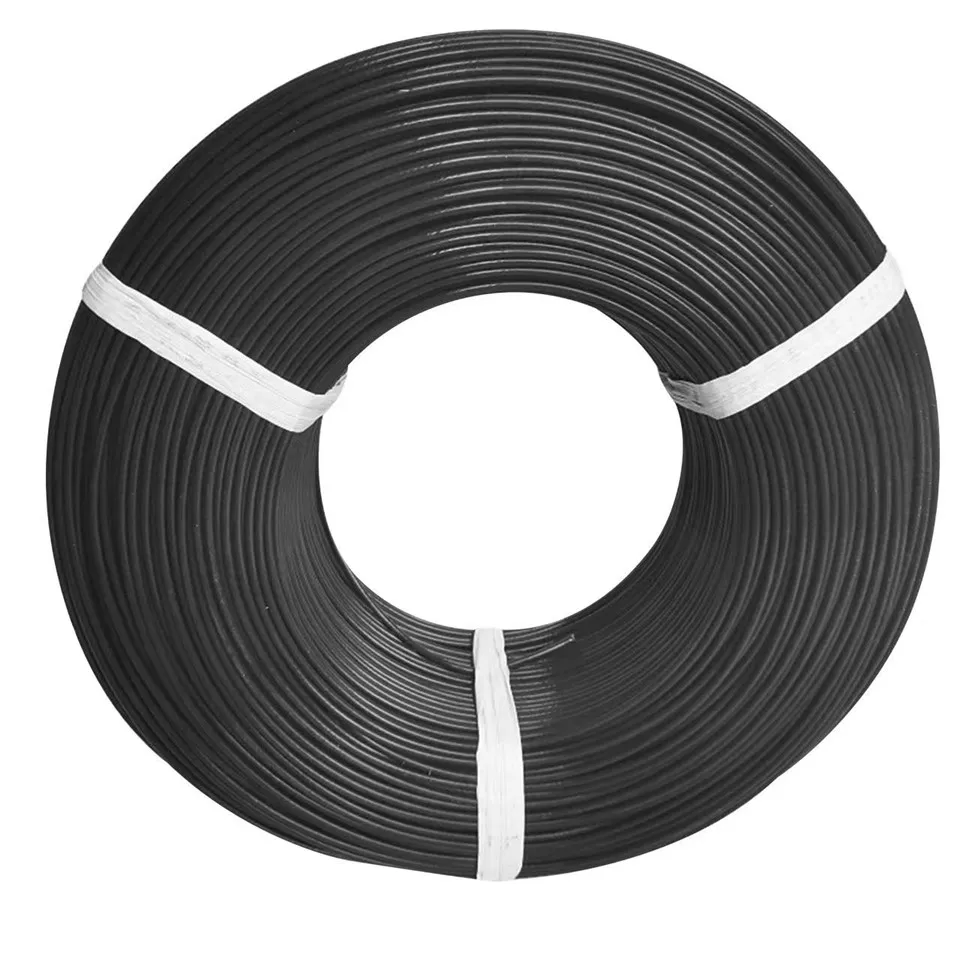

UL1422er en enkeltkernet elektronisk ledning med PVDF (polyvinylidenfluorid, almindeligvis kendt som Kynar) isolering, kontinuerlig drift ved 105 grader, ingen nominel spænding og 5MIL (ca. 0,127 mm) tynd væg. Den er designet til præcisionsledninger og viklingsapplikationer i faste installationer og er velegnet til elektronisk udstyrs bagplader, medicinske sensorer, testarmaturer og andre scenarier.
Feature
Dirigent: Stænger Tin/Sølv/Nikkel-belagt/bar kobber
Isolering: PVDF
Reted Temperatur: 105 grader
Reted spænding: Ingen spænding
Forbrændingstest: Består UL VW-1 flammetest
God viklingsydelse
Lav røg
Brug af varm ekstruderingsbehandling
Ikke-halogen
Standardreference: UL 758, UL1581
Miljøtest bestået ROHS
UL 30awg til 20awg
Anvendelse
Precision ledningsmåler til elektroniske enheder
Computer/server backplane vikling, PCB sammenkobling, intern fast ledning af strømforsyning, ultra-tynd isolering sparer plads, pålidelig vikling, temperaturmodstand tilpasser sig udstyrets interne varmeafledningsmiljø
01
Test og måling
ATE-testarmaturer, signaltestseler og sondeforbindelseskabler har høj dielektrisk og kemisk stabilitet for at sikre testsignalnøjagtighed og er nemme at integrere i armaturer med tynde vægge
02
Medicinsk elektronik
Kropstemperatur-/tryksensorledninger, indvendig ledning af monitoren, eksterne ledninger fra implanterede enheder er rene, lavt giftige og kemikalieresistente, velegnet til medicinske miljøer med tynde vægge, der er egnede til miniaturiseringsdesign
03
Industriel kontrol
PLC-bagplade, servodrev internt fast ledningsnet, instrumentsignalforbindelse modstandsdygtig over for olie/kemikalier, fast installation modstandsdygtig over for mekanisk slid, temperatur tilpasset industrielt miljø
04
Luftfart
Faste ledninger inde i luftfarts elektronisk udstyr (ikke bevægelige dele), lav røg og halogen-fri, høj og lav temperatur resistent, tynd-vægget og letvægts, velegnet til lukkede rum i maskinrum/udstyrsrum
05

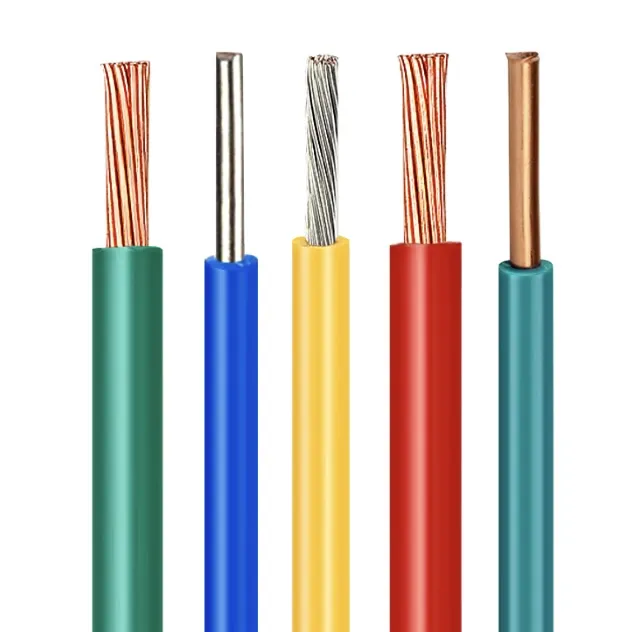

Struktur
Ti farver at vælge

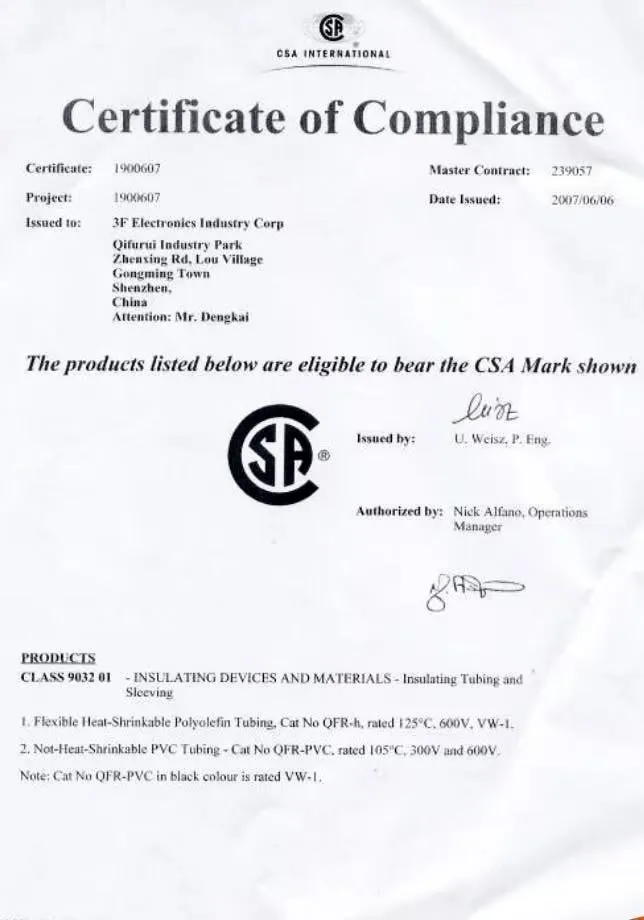

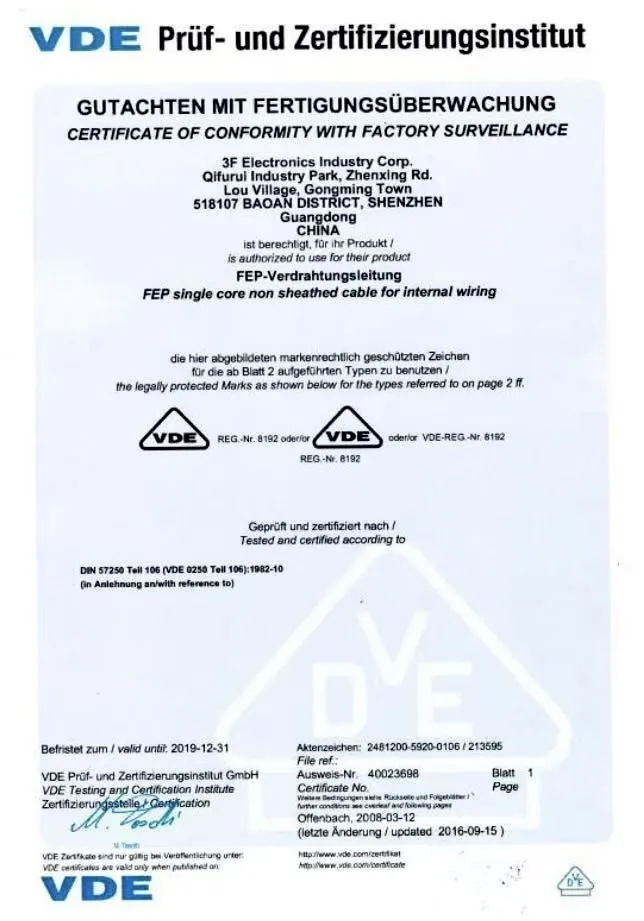

Certificering
IECQ
VDE

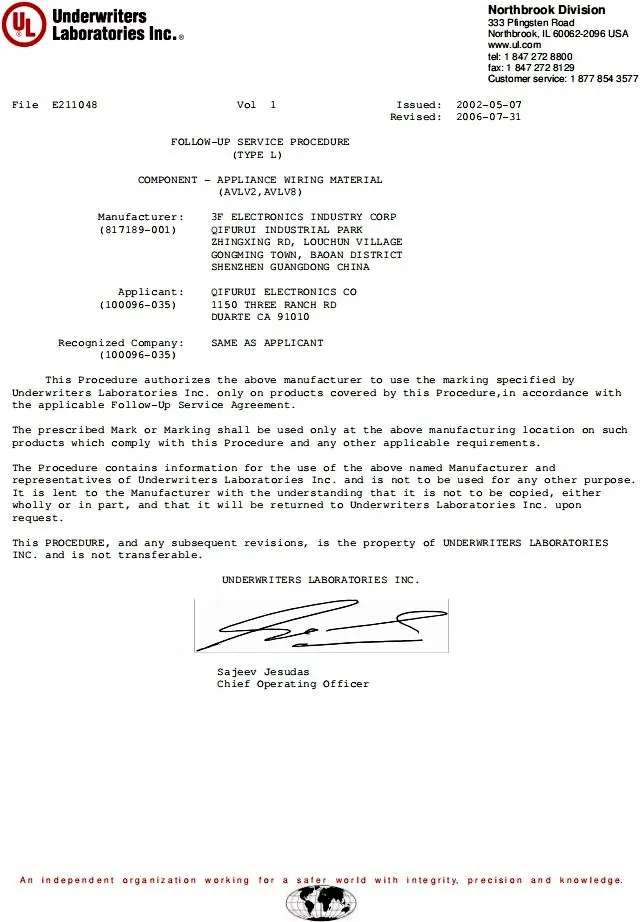

UL

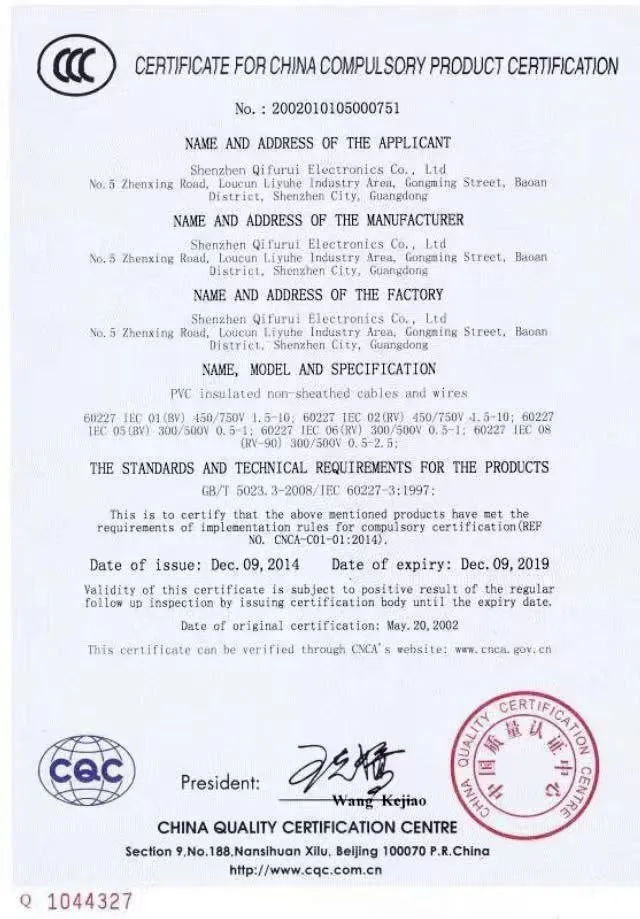

CCC
SA

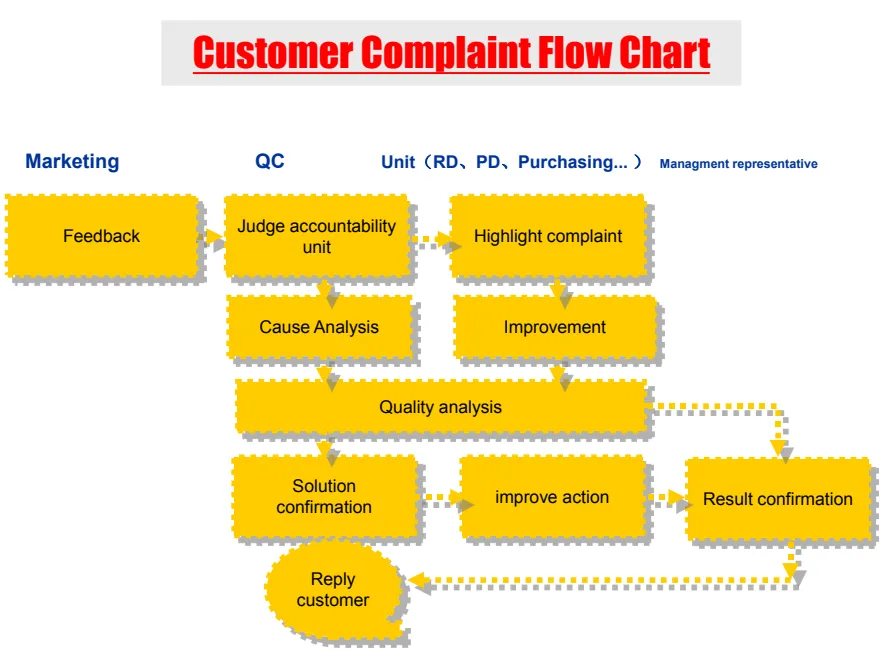

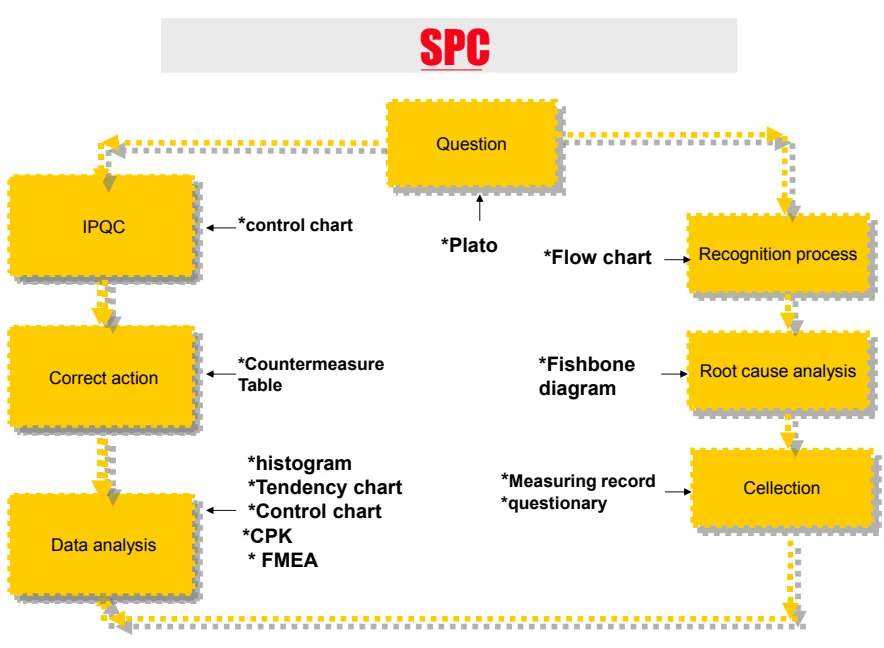

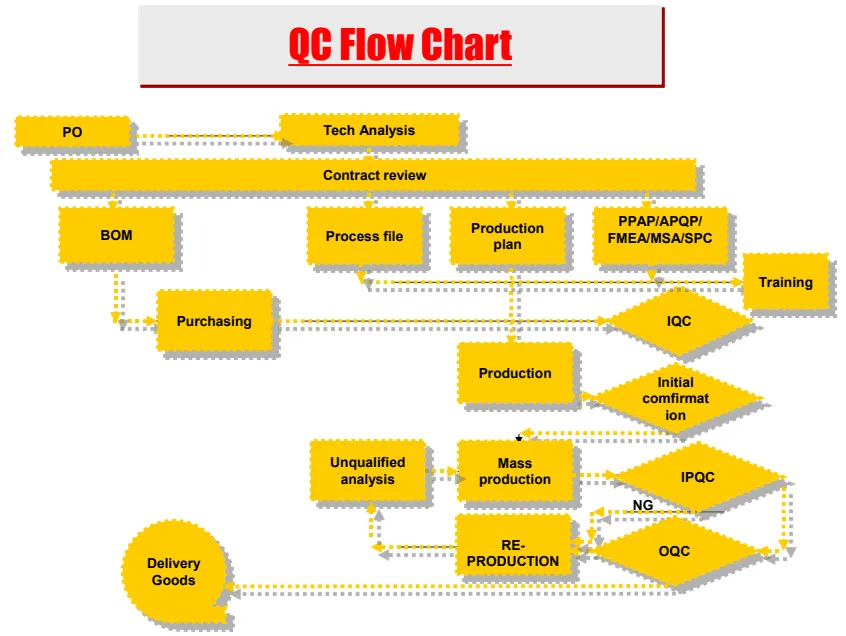

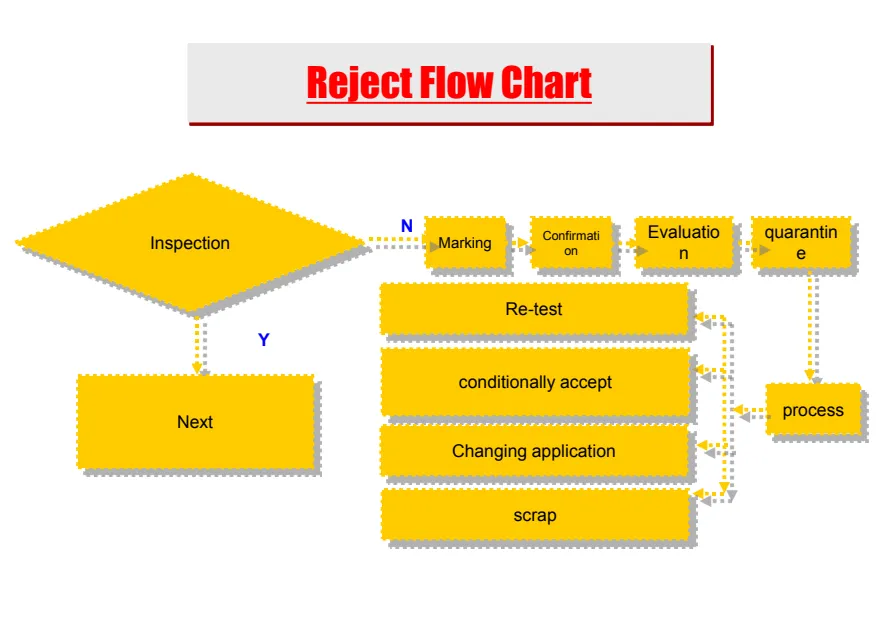

Løsning
FAQ
Q:1.Hvad er leveringstiden for masseproduktion?
A: Produktionstid: 20 ~ 30 dage.
Q:2.Hvad er dine leveringsbetingelser?
A: Vi accepterer EXW, FOB, CFR, CIF. Du kan vælge den, der er den mest praktiske eller omkostningseffektive for dig.
Q:3.Er du en producent?
A: Vi er en producent beliggende i Shenzhen, Guangdong, Kina. Vores virksomheds salgs- og servicenetværk dækker hele verden for at garantere produkternes professionalisme og tilfredsheden af kundernes-eftersalgsservice.
Tekniske parametre
|
STIL |
standard AWG |
Leder størrelse (Nr./mm) ±0,005 mm |
Leder modstand 20 grader (Ω/Km) |
Leder Dia. (mm) |
isolering tykkelse (mm) |
Samlet diameter (mm) |
||
|
Nom |
Min. |
Nom. |
Tole. |
|||||
|
1422 |
20 |
19/0.19 |
36.70 |
0.95 |
0.13 |
0.102 |
1.25 |
±0.10 |
|
7/0.30 |
36.70 |
0.92 |
0.13 |
0.102 |
1.20 |
±0.10 |
||
|
1/0.813 |
35.20 |
0.813 |
0.13 |
0.102 |
1.07 |
±0.10 |
||
|
22 |
19/0.15 |
59.40 |
0.76 |
0.13 |
0.102 |
1.05 |
±0.10 |
|
|
1/0.65 |
56.40 |
0.65 |
0.13 |
0.102 |
0.91 |
±0.10 |
||
|
24 |
1/0.51 |
89.30 |
0.51 |
0.13 |
0.102 |
0.77 |
±0.10 |
|
|
7/0.20 |
94.20 |
0.61 |
0.13 |
0.102 |
0.90 |
±0.10 |
||
|
26 |
7/0.16 |
150.00 |
0.49 |
0.13 |
0.102 |
0.78 |
±0.10 |
|
|
1/0.4 |
143.00 |
0.40 |
0.13 |
0.102 |
0.70 |
±0.10 |
||
|
28 |
7/0.127 |
239.00 |
0.39 |
0.13 |
0.102 |
0.68 |
±0.10 |
|
|
1/0.32 |
227.00 |
0.32 |
0.13 |
0.102 |
0.58 |
±0.10 |
||
|
30 |
7/0.10 |
381.00 |
0.30 |
0.13 |
0.102 |
0.60 |
±0.10 |
|
|
1/0.254 |
361.00 |
0.254 |
0.13 |
0.102 |
0.51 |
±0.10 |
||
