SPECIFIKATIONER

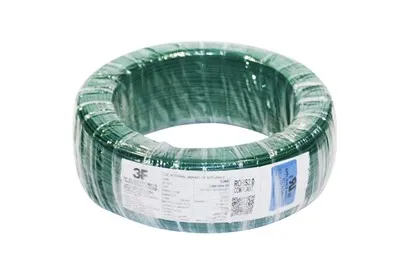

UL SYTLE:UL3239
Leder: strandet, fortinnet eller blottet kobber
Isoleringsjakke: silikonegummi
Reted Temperatur: 150C
Reted spænding: 10KV
Standardreference: UL 758, UL1581
Produktanvendelse: Luftfart, militære produkter, metallurgi og kemisk industri, kommunikation, biler
AFSKÆRMINGSTYPE: USKÆRMET
Forbrændingstest: Består ul vw-1 flammetest
UL 28awg til 10awg
STRUKTUR
Standardfarve: ti slags
|
STIL |
standard AWG |
Lederens størrelse (Nr./mm) ±0.005 mm |
Ledermodstand 20 grader （Ω/Km） |
Leder Dia.(mm) |
isolering tykkelse (mm) |
Samlet diameter (mm) |
||
|
Nom |
Min |
Nom |
Tole |
|||||
|
3239 |
10 |
105/0.254 |
3.54 |
3.00 |
1.00 |
0.90 |
5.00 |
±0.15 |
|
12 |
65/0.254 |
5.64 |
2.36 |
1.00 |
0.90 |
4.36 |
±0.15 |
|
|
14 |
41/0.254 |
8.96 |
1.90 |
1.00 |
0.90 |
3.90 |
±0.15 |
|
|
16 |
26/0.254 |
14.60 |
1.50 |
1.00 |
0.90 |
3.50 |
±0.15 |
|
|
18 |
16/0.254 |
23.20 |
1.17 |
1.00 |
0.90 |
3.20 |
±0.10 |
|
|
20 |
21/0.18 |
36.70 |
0.95 |
1.00 |
0.90 |
2.95 |
±0.10 |
|
|
22 |
17/0.16 |
59.40 |
0.76 |
1.00 |
0.90 |
2.76 |
±0.10 |
|
|
24 |
11/0.16 |
94.20 |
0.60 |
1.00 |
0.90 |
2.60 |
±0.10 |
|
|
26 |
7/0.16 |
150.00 |
0.48 |
1.00 |
0.90 |
2.48 |
±0.10 |
|
|
28 |
7/0.127 |
239.00 |
0.38 |
1.00 |
0.90 |
2.38 |
±0.10 |
|
