Det handler ikke kun om at 'flyde'! Magnetiske levitationsmotorer forstyrrer traditionelle teknologier på disse områder

Højhastigheds maglev motorer, med deres kernefordele vedingen mekanisk friktion, høj hastighed (normalt større end eller lig med 20000r/min), lavt energiforbrug, lavt støjniveau og lang levetid, er blevet meget brugt i industrier som energi, præcisionsfremstilling og sundhedspleje. De er særligt velegnede til scenarier, der kræver ekstrem høj hastighed, effektivitet og stabilitet. Følgende er en klassificering efter anvendelsesområde kombineret med specifikke scenarier og tekniske karakteristika for at forklare:

Industrielle væskemaskiner kræver høj-rotation for at drive væsketransport (gas, væske) eller kompression. Traditionelle mekaniske lejemotorer er tilbøjelige til lav effektivitet og hyppig vedligeholdelse på grund af friktionstab, mens magnetiske levitationsmotorer med høj-hastighed perfekt kan løse dette smertepunkt og er "hovedmodellerne" på dette område.

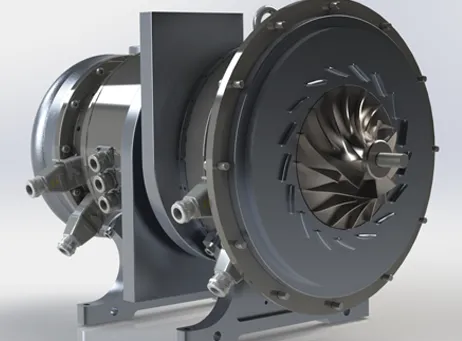

1.Magnetisk levitation centrifugal kompressor/blæser

Anvendelsesscenarier: beluftning til spildevandsbehandling, højovnsblæsning i stålværker, procesgaskompression i kemiske anlæg, bygnings-HVAC osv.
Tekniske fordele: Hastigheden kan nå 25000-50000 r/min, kompressionseffektiviteten er 20% -35% højere end traditionelle Roots blæsere/skruekompressorer, der er ingen smøreolieforurening (velegnet til rene scenarier såsom mad og medicin), og der er ingen grund til regelmæssigt at udskifte lejer. Vedligeholdelsescyklussen forlænges til mere end 5 år.
Eksempel: Magnetiske levitationsblæsere fra indenlandske virksomheder som Kaibang og Xinshida er blevet brugt i vid udstrækning i kommunale spildevandsrensningsanlæg. En enkelt enhed kan imødekomme beluftningsbehovet på 100.000 tons/dag spildevandsrensning, og det årlige strømforbrug reduceres med 30 % sammenlignet med traditionelt udstyr.

2.Magnetisk levitationscentrifugalpumpe/hvirvelpumpe

Anvendelsesscenarier: Højtryksvæsketransport i den petrokemiske industri, kølevæskecirkulation i atomkraftsektoren og ultrarent vandtransport i halvlederfabrikker.
Tekniske fordele: Med en hastighed på 30.000-60.000 r/min. kan den opnå høj løftehøjde (entrinshøjde over 100m), lækagefri transport (undgå ætsende væskeforurening), og på grund af fraværet af mekanisk friktion vil smøreolieurenheder ikke blive blandet i væsken med høj rene væske.

I ny energigenerering og nye energilagringsteknologier er høj-maglev-motorer vigtige kernekomponenter for at opnå "effektiv energikonvertering", især velegnet til energilagringsscenarier med lav-kvalitet og høj-densitet.

1.Svinghjul energilagringssystem

Anvendelsesscenarier: Netfrekvensregulering (udjævning af vind/fotovoltaiske udsving), backup strømforsyning til datacentre og regenerativ bremseenergigenvinding til jernbanetransit.
Tekniske fordele: Kernen i lagring af svinghjulsenergi er "høj-rotation for at lagre kinetisk energi". Den magnetiske levitationsmotor kan drive svinghjulet til at opnå ultra-høje hastigheder på 30.000-100.000 r/min, med en energilagringstæthed på 50-150 Wh/kg (3-5 gange mere end traditionelle blybatterier), en opladnings- og afladningseffektivitet på op til 90 år og en levetid på op til 0 år (med en levetid på op til 0 år) kemisk henfald).
Eksempel: Svinghjulsenergilagringssystemerne fra Active Power i USA og Shanghai Electric i Kina bruger begge magnetiske levitationsmotorer, som er blevet anvendt på flere nye energikraftværker i Kina. Responstiden på kommandoer til netfrekvensregulering er mindre end eller lig med 100ms.

2.ORC lavtemperatur spildvarmestrømproduktionssystem

Anvendelsesscenarier: Lavtemperatur spildvarme (80-300 grader) genvinding og elproduktion fra stålværker, cementfabrikker og raffinaderier samt biomasseenergiproduktion.
Tekniske fordele: ORC-systemet (Organic Rankine Cycle) kræver fordampning af arbejdsvæske (såsom R245fa) for at drive turbinen til at rotere. Den magnetiske levitationsmotor kan kobles direkte til turbinen ved en hastighed på 30.000-60.000 r/min, hvilket undgår transmissionstab fra traditionelle gearkasser (øger transmissionseffektiviteten til over 98%) og opnår en effektproduktionseffektivitet på 15%-25% for den oprindeligt "ubrugelige lavkvalitetsvarme".

High-end fremstillingsindustrier såsom halvledere og rumfart har strenge krav til "behandlingsnøjagtighed og renlighed". De "friktionsfri, lave vibrations"-egenskaber for høj-magnetiske levitationsmotorer kan opfylde mikro--- og endda nano-niveaubehandlingsbehov.

1. Halvleder wafer behandlingsudstyr

Anvendelsesscenarier: Roterende drev til udstyr til udtynding af wafer (bagslibning), kemisk mekanisk polering (CMP) og tyndfilmaflejring (PVD/CVD).
Tekniske fordele: Rotationshastighed på 40000-6000r/min, rotationsnøjagtighed på ±1μm (sikker ensartet wafertykkelse), ingen partikelforurening forårsaget af mekanisk friktion (velegnet til processer under 12 tommer og 14 nanometer), og realtidsskader kan reducere vibrationshastighedskontrol under magnetiske processer.
Eksempel: De magnetiske levitationsmotorer fra NSK i Japan og Yucheng Futong i Kina er blevet integreret i nogle wafer-produktionslinjer i SMIC og TSMC, der understøtter behandlingen af ​​7-nanometer proceschips.

2.Aerospace dele behandling

Anvendelsesscenarier: Højhastighedsfræsning og boring af materialer, der er svære at bearbejde, såsom titanlegeringer og kulfiberkompositmaterialer (såsom flymotorvinger og satellitstrukturelle komponenter).
Tekniske fordele: Med en hastighed på 50.000-80.000r/min kan den opnå "højhastigheds-overfladisk skæring", reducere materialedeformation, forbedre forarbejdningseffektiviteten med 40 % sammenlignet med traditionelle motorer og har ingen smøreolieforurening (undgå at påvirke flykomponenternes styrkepræstation).

Medicinsk udstyr stiller ekstremt høje krav til "sterilitet, lav støj og høj stabilitet". Højhastighedsmagnetiske levitationsmotorer kan undgå friktionsforurening og vibrationsinterferens fra traditionelle motorer og er velegnede til præcise medicinske scenarier.

1. Kunstig hjerte/ventrikulær hjælpeanordning (VAD)

Anvendelsesscenarie: Midlertidig eller langvarig-hjerteassistance til patienter med hjertesvigt i slutstadiet (erstatter hjertepumpefunktionen).
Tekniske fordele: Rotationshastighed på 8000-15000r/min (simulering af menneskelig hjerteslagsfrekvens), "kontaktløs blodpumpning" opnået gennem magnetiske levitationslejer, undgåelse af hæmolyse (sprængning af røde blodlegemer) og risiko for blodprop forårsaget af friktion mellem blod og mekaniske komponenter, med en levetid på mindre end 5-10 år eller lig med en diameter på op til 5-10 år. 50 mm) og støjniveau under 30 decibel (påvirker ikke patientens liv).
Eksempel: Den magnetiske levitationsventrikulære hjælpeanordning udviklet af HeartWare i USA og Tongxin Medical i Kina er blevet klinisk certificeret og har behandlet over 10.000 hjertesvigtpatienter.

2.Højhastigheds centrifuge/separationsudstyr

Anvendelsesscenarier: Separation af blodkomponenter (såsom blodpladeekstraktion), centrifugal oprensning af biologiske prøver (celler, vira) og vaccineseparation i den farmaceutiske industri.
Tekniske fordele: Rotationshastighed på 20000-50000r/min, centrifugalkraft på op til 100000 × g (2-3 gange så stor som traditionelle centrifuger), højere separationseffektivitet og ingen varme genereret af mekanisk friktion (for at undgå temperaturstigning og forringelse af prøven), ingen smøreolieforurening (i overensstemmelse med farmakokinetiske standarder).

1. Mikrogasturbine (Micro GT)

Anvendelsesscenarier: Distribueret energi (såsom kraftvarmeproduktion i hoteller og datacentre), ubemandede strømsystemer til luftfartøjer.
Tekniske fordele: Den magnetiske levitationsmotor er direkte koblet til en mikrogasturbine med en hastighed på 60.000-100.000 r/min og en energiproduktionseffektivitet på 30%-40%. Dens volumen er kun 1/5 af traditionelle gasturbiners volumen, og den kan opnå "plug and play" distribueret strømforsyning.

2. Højhastigheds vakuum molekylær pumpe

Anvendelsesscenarier: halvlederbelægning, vakuumsvejsning og skabelse af højvakuummiljøer til rumsimuleringskabiner.
Tekniske fordele: Med en hastighed på 30.000-80.000 r/min. kan vakuumgraden reduceres til 10⁻⁹ Pa (ultrahøjt vakuum), uden generering af partikler forårsaget af mekanisk friktion, og uden behov for smøreolie (for at undgå forurening af vakuummiljøet på 00 timer) med et vakuummiljø på 00 timer.

Dens applikationsscenarier kredser om den dobbelte overlejring af "høj-hastighedskrav" og "lavt tab/høj pålidelighedskrav" - traditionelle motorer kan ikke bryde gennem hastighedsgrænsen eller opfylde langsigtet-stabil drift på grund af mekanisk friktion, mens magnetisk levitationsteknologi perfekt løser denne modsætning gennem "kontaktløs support". Derfor har den uerstattelige fordele inden for områderne "effektivitetsfølsom, vedligeholdelsesomkostningsfølsom og renlighedsfølsom", og med opgraderingen af ​​magnetisk lejestyringsteknologi og højhastighedsfrekvenskonverteringsteknologi udvider dens anvendelsesgrænser stadig til mere-fremstillingsområder af høj kvalitet.
